M-10X

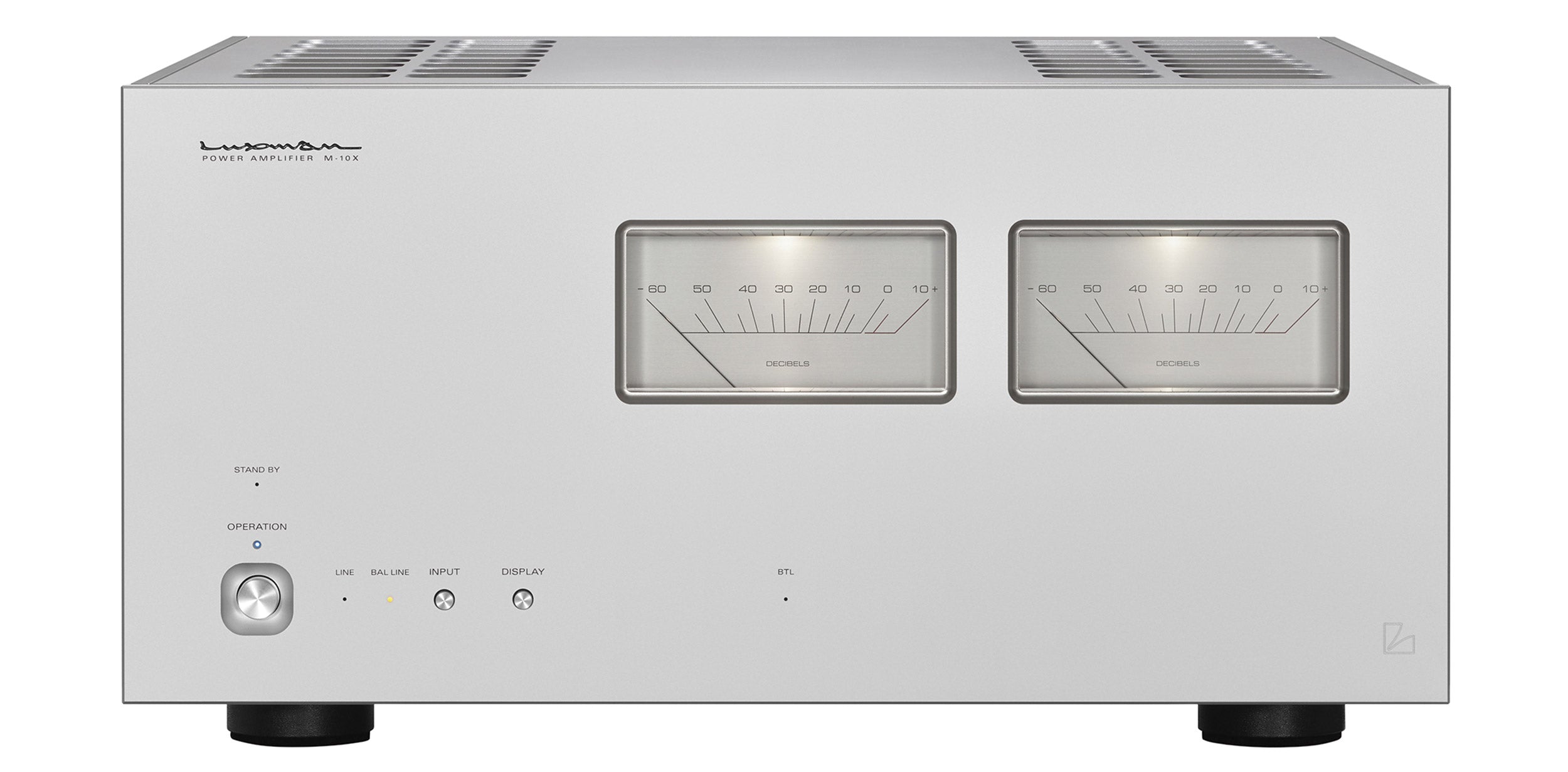

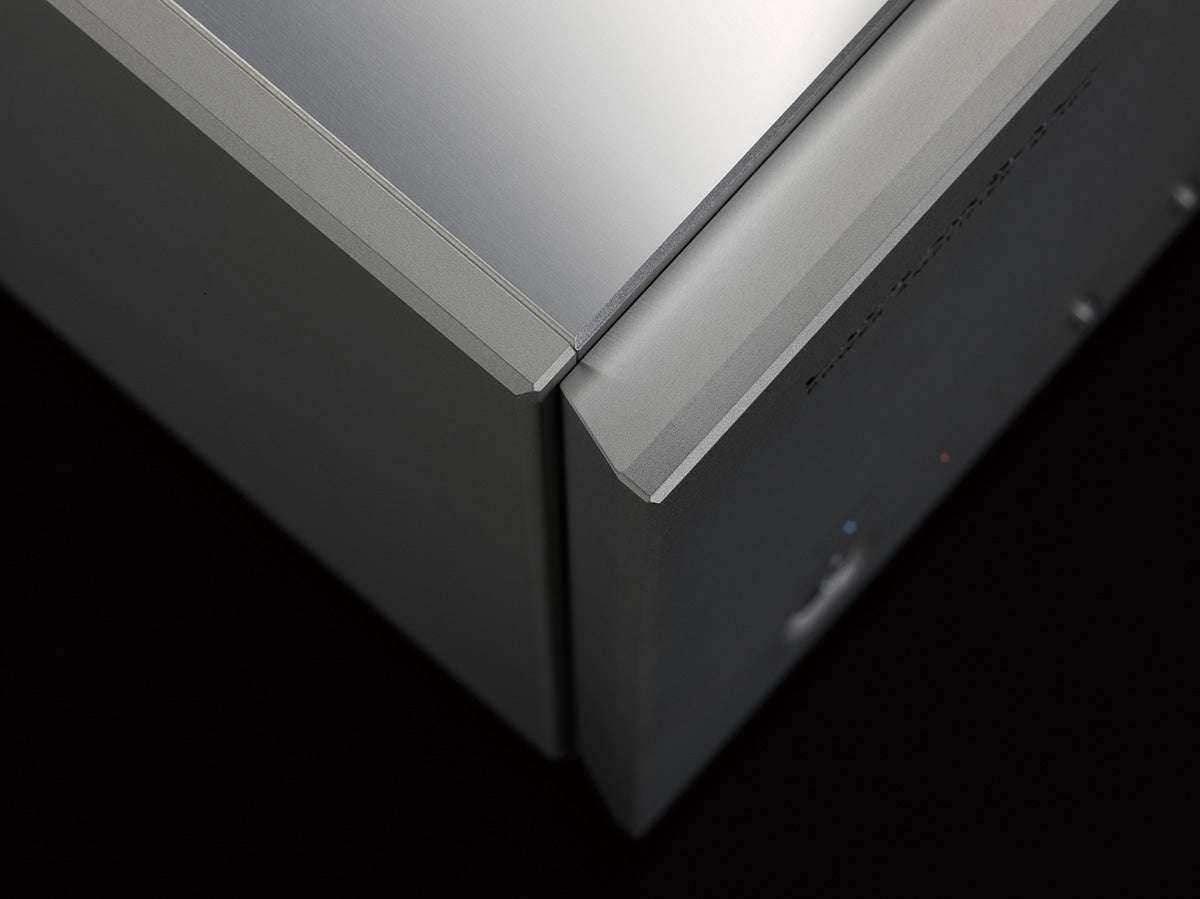

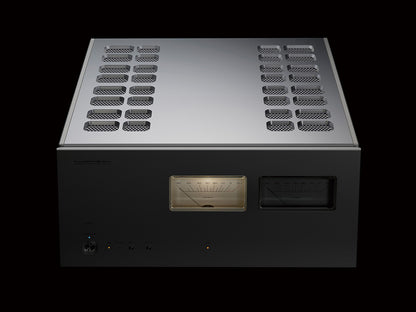

De LUXMAN M-10X is een vlaggenschip stereo eindversterker die is ontworpen om muzieksignalen trouw te versterken en luidsprekers nauwkeurig aan te sturen. Het ontwerp combineert hoge drivability met een behuizing met blasted white finish en naaldmeters, bedoeld om de dynamiek van muziek zichtbaar te maken.

LIFES 1.0 met ODNF-concept
Centraal staat de amplification feedback engine LIFES Version 1.0, gebaseerd op het ODNF-principe: alleen vervormingscomponenten worden teruggekoppeld, zonder het originele audiosignaal naar de hoofdversterker te voeren. Door de volledige heropbouw van het circuit is het aantal parallelle elementen teruggebracht en is vervorming tijdens versterking volgens de beschrijving gehalveerd.

Vermogen en lineariteit tot in lage impedanties

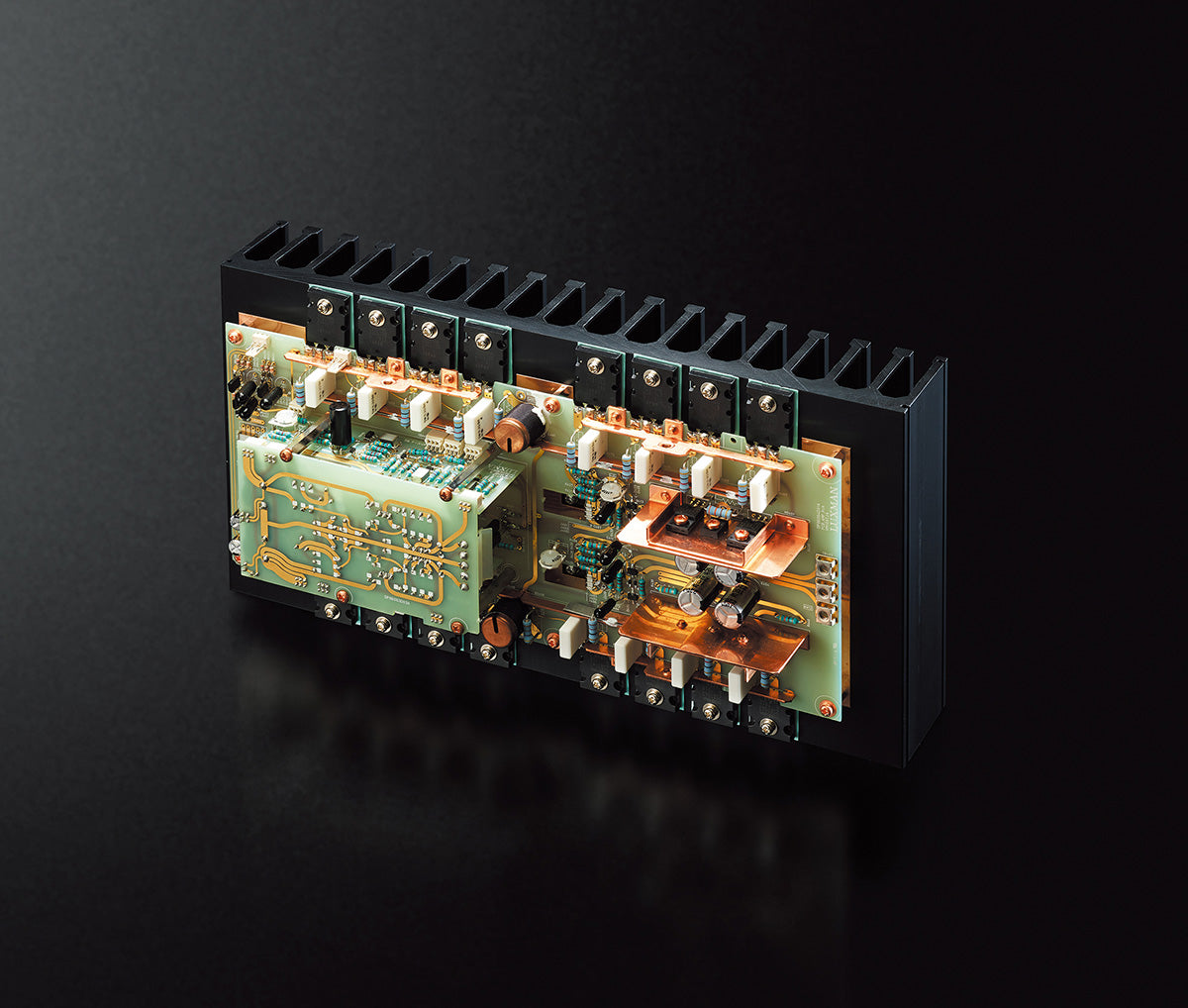

De current amplification stage gebruikt een 4×2 outputconfiguratie met twee three-stage Darlington circuits en quadruple paralleled push-pull circuits. Vanuit een rated output van 150W+150W (8Ω) kan de M-10X instantaneously tot 1.200W+1.200W (1Ω) ontwikkelen en complete power linearity tot 1.200W (1Ω) realiseren. Pure Class A operation is gespecificeerd tot 12W.

Voeding, signaalroute en mechanische rust

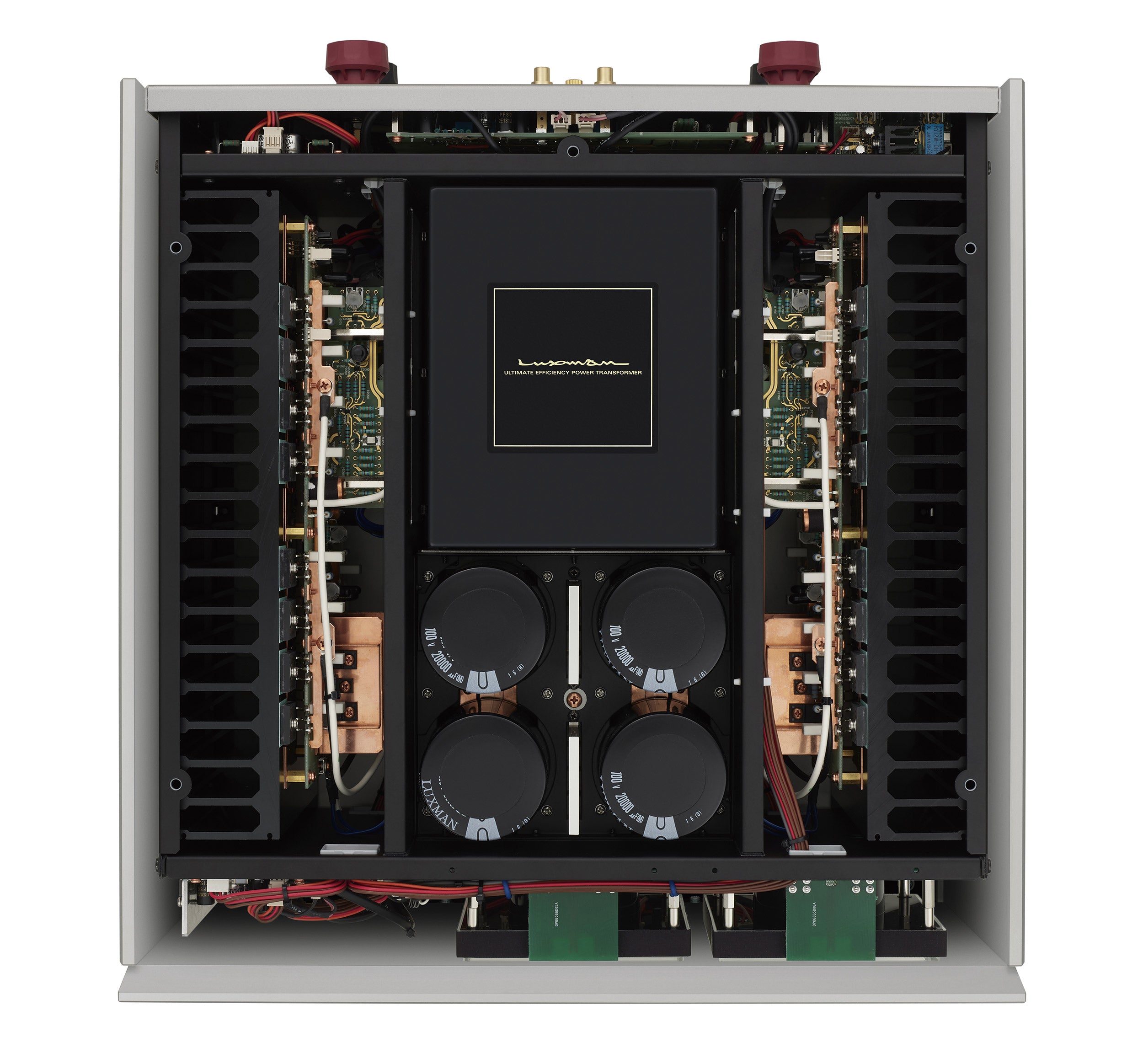

De voeding gebruikt een EI-type highly regulated transformer van 1.250VA (instantaneous maximum 2.500VA) met flat copper winding voor stabiel magnetisch veld en sterke koppeling. L/R independent 20.000uF × 4 filtercapaciteit ondersteunt een traditionele, stabiele supply.

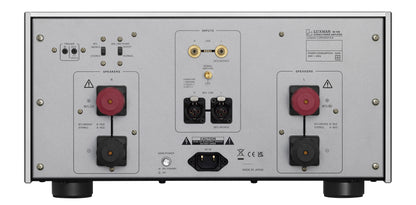

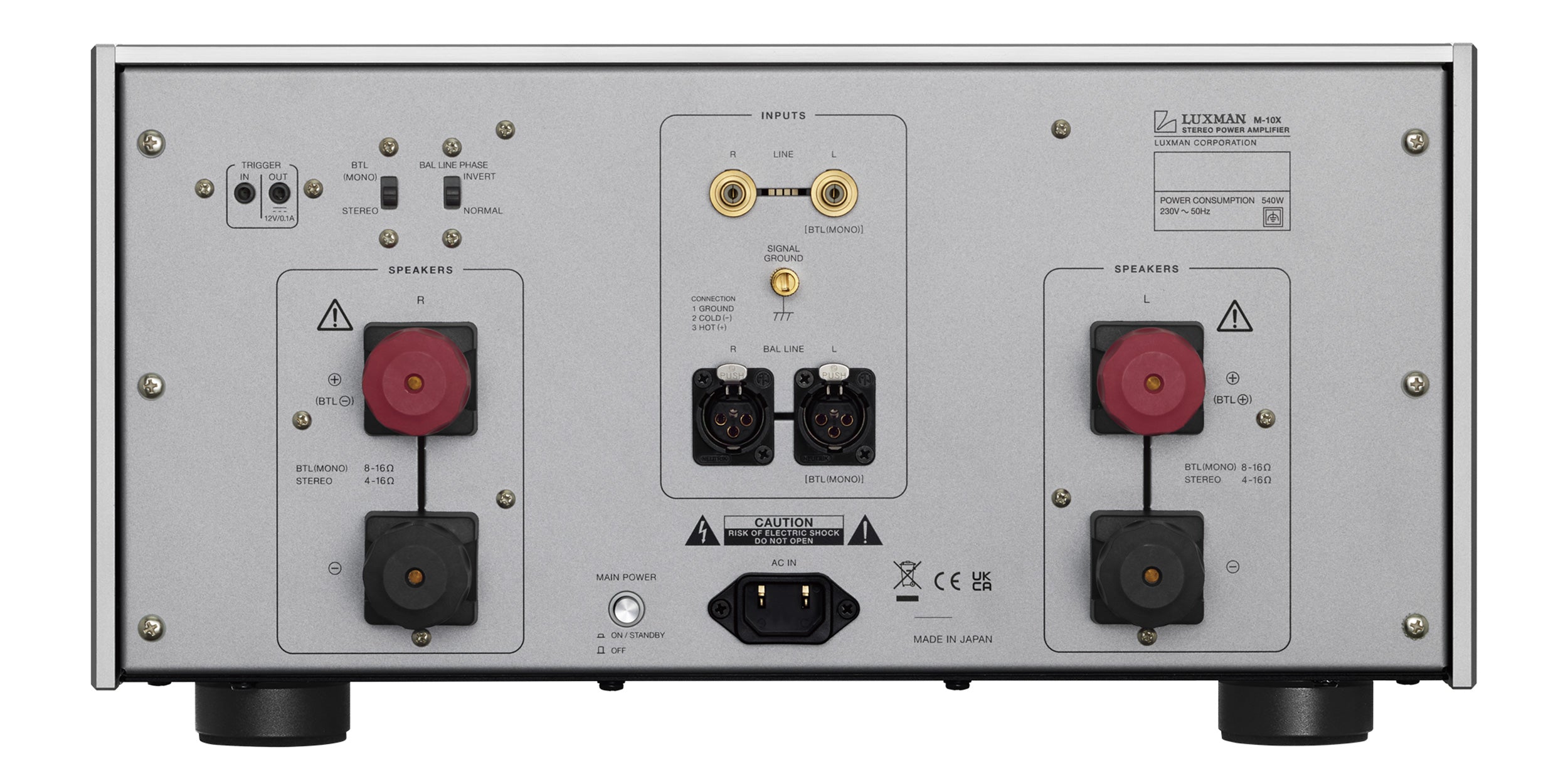

100μm gold plated peel coat tracing en non-angled routing zijn bedoeld om dielectric effects en stress in signaaloverdracht te beperken. Een loop-less chassis en density gradient cast iron feet helpen vibraties en ground-invloeden te beheersen; RCA terminals van copper alloy en een omgekeerd gemonteerde AC inlet ondersteunen solide verbindingen.

Belangrijkste kenmerken

• Stereo eindversterker met LIFES Version 1.0 feedback engine

• ODNF-concept: feedback van alleen vervormingscomponenten

• Rated output: 150W+150W (8Ω)

• Instantaneous maximum: 1.200W+1.200W (1Ω) en power linearity tot 1.200W (1Ω)

• Pure Class A operation tot 12W

• Output stage: two three-stage Darlington + quadruple paralleled push-pull (4×2)

• Voeding: EI-type transformer 1.250VA (max 2.500VA) + L/R 20.000uF × 4 filters

• 100μm gold plated peel coat tracing + non-angled routing

• Loop-less chassis + cast iron feet met density gradient

• Copper alloy RCA terminals + omgekeerd gemonteerde AC inlet
