Luxman
L-509Z
Levertijd: Op aanvraag
Specificaties
| Type product | Geïntegreerde versterker |
| Versterking | |
| Uitgangsvermogen (RMS, 8 Ω) | 120 W + 120 W |
| Uitgangsvermogen (RMS, 4 Ω) | 220 W + 220 W |
| Ingangsgevoeligheid en impedantie | |
| Phono (MM) | 2,5 mV / 47 kΩ |
| Phono (MC-H) | 0,3 mV / 100 Ω |
| Phono (MC-L) | 0,1 mV / 40 Ω |
| Line | 180 mV / 47 kΩ |
| Gebalanceerd line | 180 mV / 79 kΩ |
| Main in | 1,1 V / 47 kΩ |
| Uitgangen | |
| Pre-out uitgangsspanning | 1 V |
| Audio-specificaties | |
| Frequentierespons (phono) | 20 Hz – 20 kHz (±0,5 dB) |
| Frequentierespons (line) | 20 Hz – 100 kHz (binnen −3 dB) |
| THD (8 Ω, 1 kHz) | ≤ 0,007% |
| THD (8 Ω, 20 Hz – 20 kHz) | ≤ 0,03% |
| Signaal-ruisverhouding (Phono MM, IHF-A) | ≥ 87 dB |
| Signaal-ruisverhouding (Phono MC-H, IHF-A) | ≥ 70 dB |
| Signaal-ruisverhouding (Phono MC-L, IHF-A) | ≥ 62 dB |
| Signaal-ruisverhouding (Line, IHF-A) | ≥ 106 dB |
| Technologie | |
| Volumeregeling | LECUA-EX |
| Terugkoppeling (feedback-circuit) | LIFES 1.0 |
| Uitgangstopologie | Bipolaire 4-parallel push-pull |
| Dempingsfactor | 330 |
| Toonregeling (bas) | ±8 dB @ 100 Hz |
| Toonregeling (treble @ 760 Hz) | ±8 dB |
| Toonregeling (treble @ 10 kHz) | ±8 dB |
| Voeding en verbruik | |
| Netspanning | 230 V~ (50 Hz) / 115 V~ (60 Hz) |
| Stroomverbruik | 390 W |
| Stroomverbruik zonder signaal | 150 W |
| Stroomverbruik stand-by | 0,5 W |
| Afmetingen en gewicht | |
| Afmetingen (B × H × D) | 440 × 193 × 463 mm (incl. frontknop 20 mm en achteraansluitingen 37 mm in diepte) |
| Netto gewicht | 29,4 kg |
| Meegeleverd | |
| Afstandsbediening | RA-17A |
| Netkabel | Ja |
| Bijlagen |
L-509Z
Onze service is onze kracht: neem gerust contact met ons op als er vragen of onduidelijkheden zijn.
-
Levertijd
De levertijd voor dit product is Op aanvraag.
-
Persoonlijk contact
Bij eventuele vragen en of problemen is het prettig om persoonlijk contact met elkaar te hebben, daarom kunt u ons altijd tijdens onze openingstijden bezoeken of telefonisch contacteren op +31 (0) 475 33 57 16.
-
Veel gestelde vragen
Wij beantwoorden de meest gestelde vragen over leveringen, retouren en meer in onze FAQ: klik hier.
-
Contactgegevens
Schoenmakersstraat 19
6041 EX RoermondEmail: info@poulissen.nl
Tel: +31 475-335716
Meer over Luxman - L-509Z

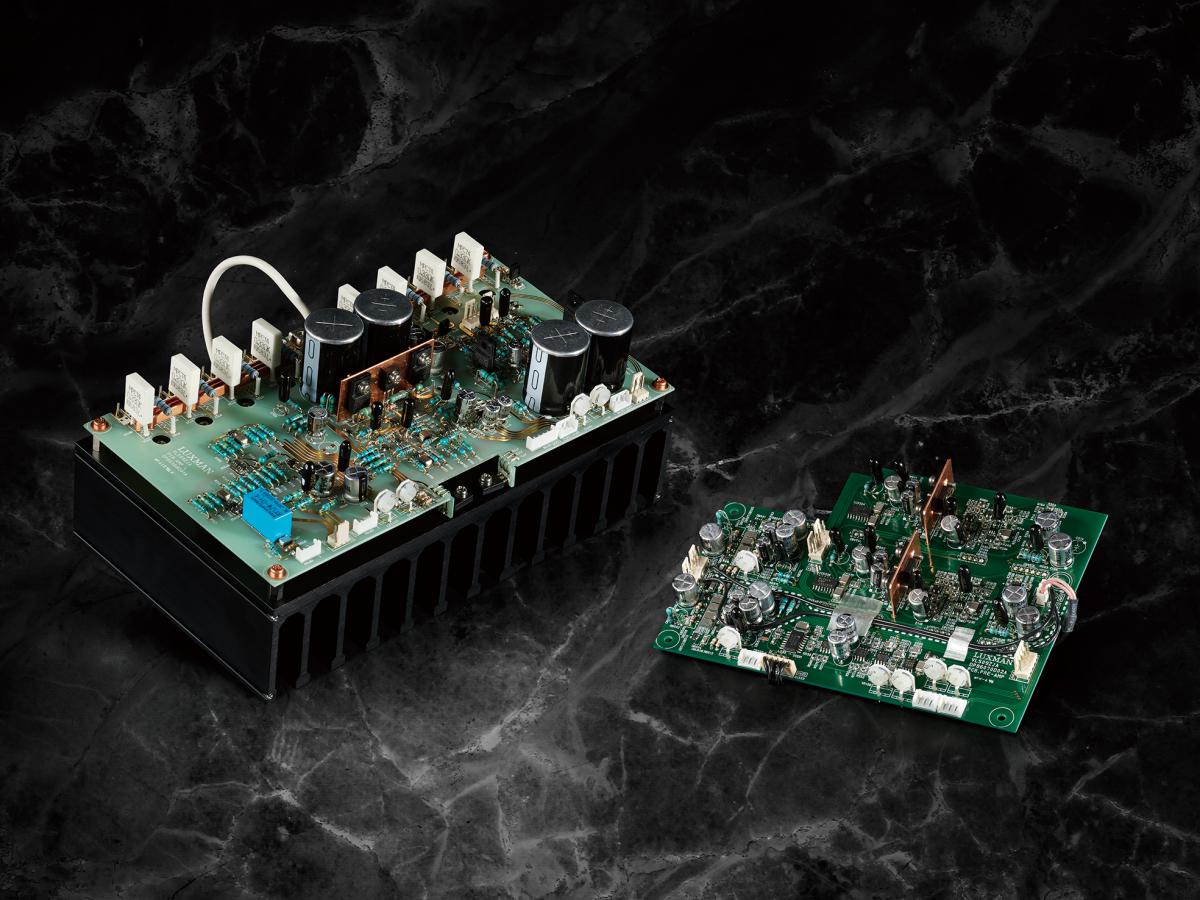

De LUXMAN L-509Z is een geïntegreerde versterker die preamp en eindtrap benadert als losse componenten in één chassis. Beide secties zijn volledig discreet en gebruiken eigen LIFES-modules, een feedback-engine die is gebaseerd op het ODNF-concept: alleen vervormingscomponenten worden teruggekoppeld.
Vermogen met lineaire controle
De eindtrap gebruikt three-stage Darlington bipolaire transistoren in een quadruple-paralleled push-pull configuratie en levert 120W+120W aan 8 ohm en 220W+220W aan 4 ohm. De opbouw is gericht op hoge power linearity en een weergave met veel energie, vergelijkbaar met een losse eindversterker.
LECUA-EX: precisie in 88 stappen
LECUA-EX is een elektronisch gestuurde attenuator die per kanaal via vaste, hoogwaardige weerstandswaarden schakelt. Met 88 stappen (0–87dB), een instelbare versnelling voor de draaisnelheid en long-press bediening op de remote blijft volumeregeling verfijnd, met minimale aantasting van de bronkwaliteit.
Voeding, phono en afwerking

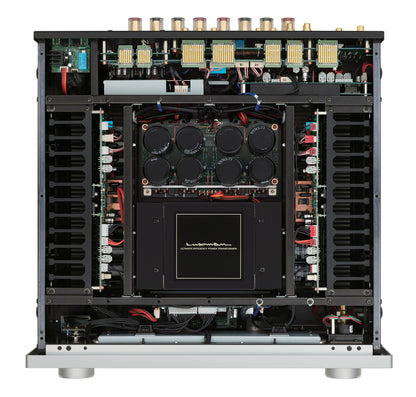

Een 600VA EI-transformator en 10.000μF × 8 filtercapaciteit vormen de gereguleerde voeding. De phono-EQ ondersteunt MM en MC en heeft een two-step gain switch (high/low MC), met een mute-knop op het front. 3-band tone control (bass/treble/middle), beeline construction, non-angled wiring en peel-coat boards ondersteunen de signaalroute; parallel speaker relays, 3,5mm² bekabeling en damping factor 330 horen bij het low-impedance concept.
Belangrijkste kenmerken
-
LIFES feedback-engine in zowel pre- als eindsectie (volledig discreet)
-
ODNF-concept: feedback van alleen vervormingscomponenten
-
120W+120W (8Ω) en 220W+220W (4Ω)
-
Darlington bipolair, 3-stage + quadruple-paralleled push-pull
-
LECUA-EX attenuator: 88 stappen (0–87dB), accel-setting en long-press remote
-
Voeding: 600VA EI-transformator + 10.000μF × 8
-
Phono-EQ MM/MC met two-step gain (high/low MC) + mute
-
3-band tone control incl. middle, plus LR balance/line straight/loudness
-
Low-impedance transmissie: parallel relays, 3,5mm² kabel, damping factor 330
-

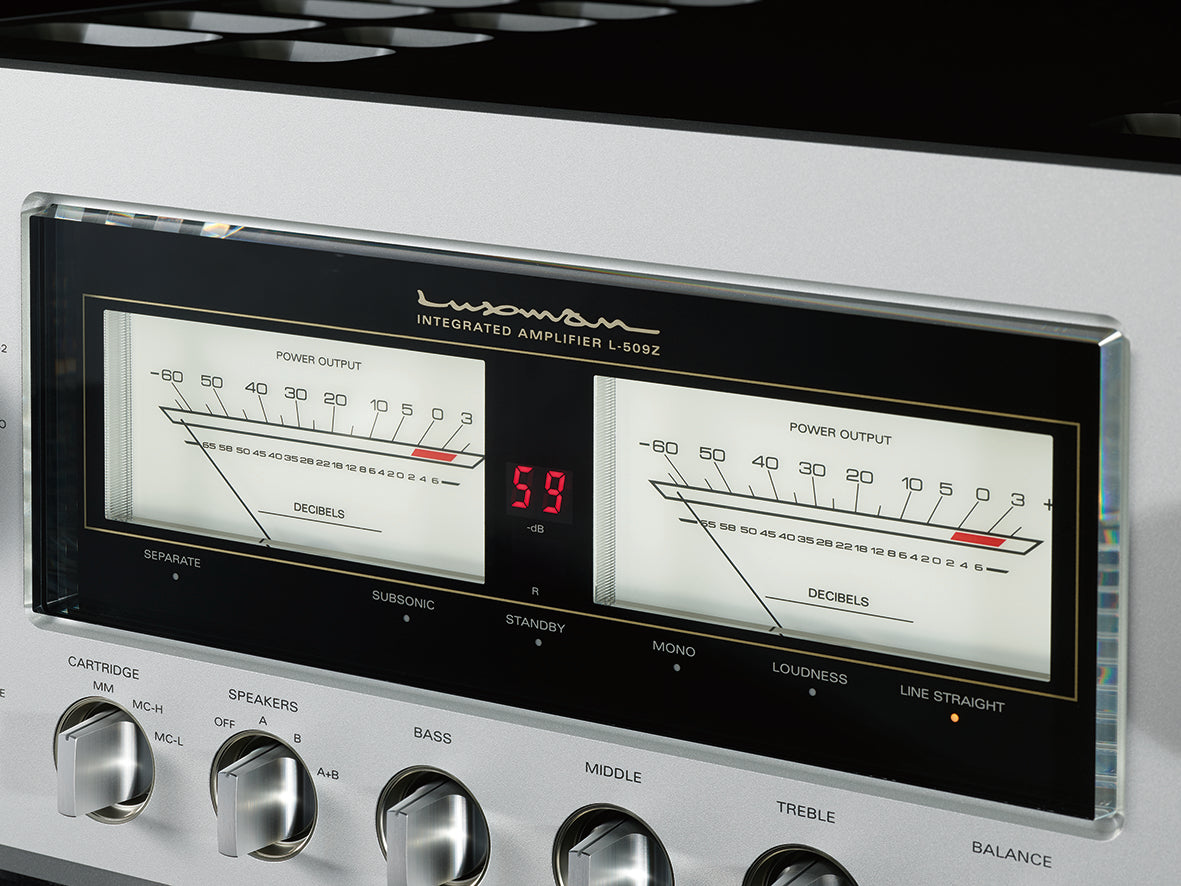

Hoofdtelefoon 6,3mm + 4,4mm met onafhankelijke L/R-ground; VU meters + 7-segment display
Technische specificaties
